Lệnh SFTR và lệnh SFTL trong lập trình PLC Mitsubishi

08/09/2016 10:57:31 SA
Tập lệnh và phương thức hoạt động trong PLC Mitsubishi

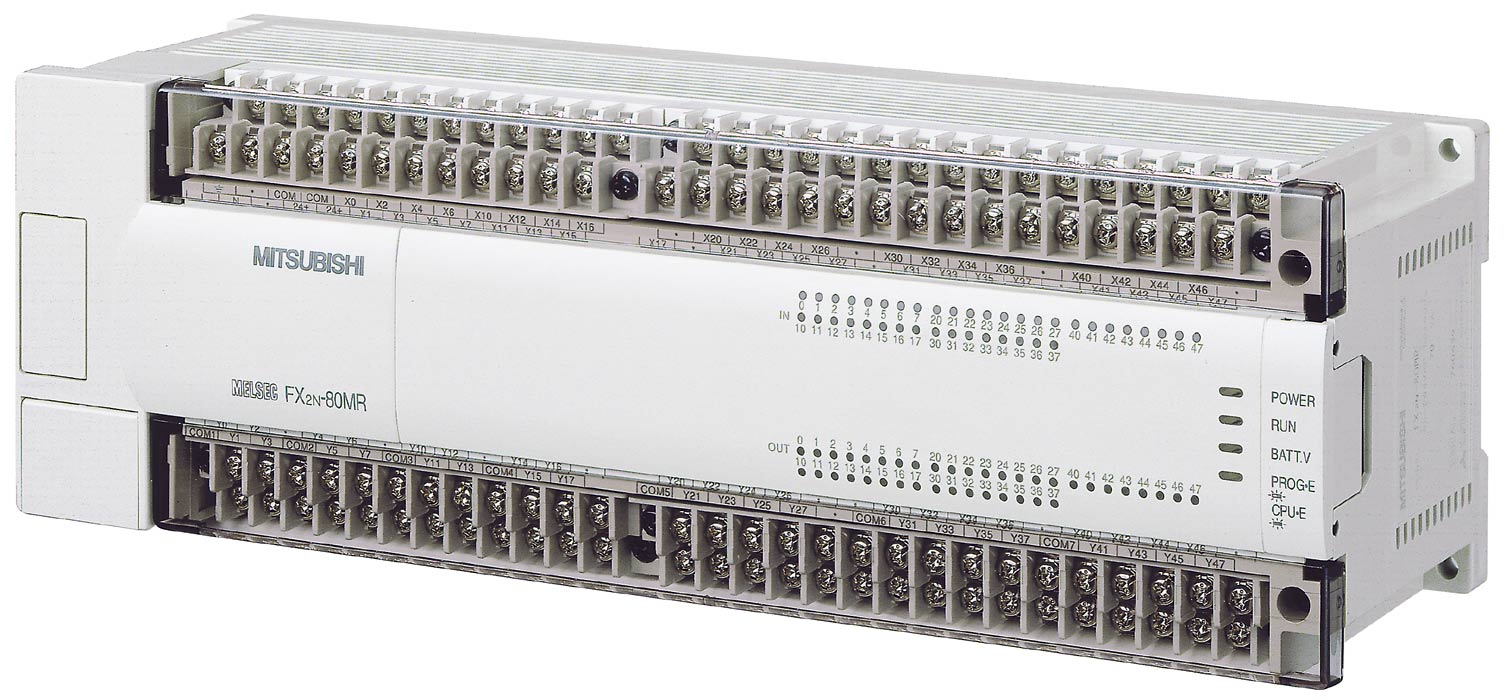

Hinh PLC

Lệnh SFTR


Tên lệnh
Chức năng
Toán Hạng

SFTR

(Bit shift right)

Dịch chuyển chuỗi bit sang phải ‘n’vị trí

S
D
n1
n2
X,Y,M,S
Y,M,S

K,H

Lưu ý :

FX:n2 ≤n1≤1024

FX0,Fx0N: n2 ≤ n1≤512

Hoạt động

            Lệnh này sao chép trạng thái (bit) của toán hạng n2 vào ngăn xếp bit có chiều dài n1 và n2 bit dữ liệu hiện có trong ngăn xếp được dịch chuyển sang phải n2 bit nếu bit nào vượt quá giới hạn n1 thì sẽ bị mất.

Hình 1

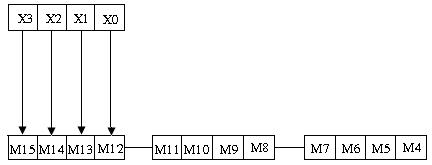

Hình 2

Lệnh SFTL


Tên lệnh
Chức năng
Toán Hạng

SFTL

(Bit shift left)

Dịch chuyển chuỗi bit sang trái ‘n’vị trí

S
D
n1
n2
X,Y,M,S
Y,M,S

K,H

Lưu ý :

FX:n2 ≤n1≤1024

FX0,Fx0N: n2 ≤ n1≤512

Hoạt động

Lệnh này sao chép trạng thái (bit) của toán hạng n2 vào ngăn xếp bit có chiều dài n1 và n2 bit dữ liệu hiện có trong ngăn xếp được dịch chuyển sang trái n2 bit nếu bit nào vượt quá giới hạn n1 thì sẽ bị mất.

Hình 3

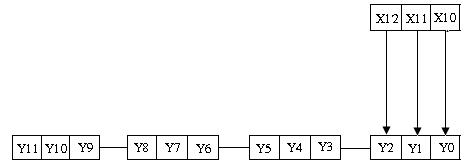

Hình 4


Quí khách hàng có nhu cầu hoặc muốn biết chi tiết hơn về PLC Mitsubishi nói riêng và các sản phẩm công ty chúng tôi nói chung xin vui lòng liên hệ qua tổng đài: 1900.6040 để biết thêm chị tiết và được tư vấn miễn phí
