Bài tập ứng dụng PLC - Đơn vị phục vụ

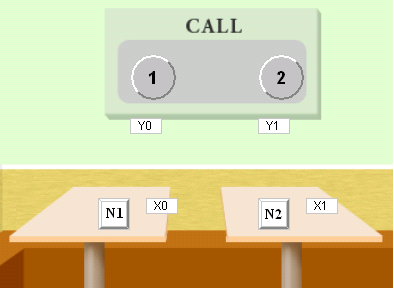

Mô hình hoạt động:

Bảng khai báo thiết bị

Mục đích điều khiển:

Điều khiển PLC Mitsubishi đơn vị phục vụ trong nhà hàng bằng các lệnh cơ bản

Những đặc tính điều khiển:

Khi nút nhấn N1 trên bàn được nhấn, đèn báo Đ1 – Y0 trên tường sẽ bật sáng. Nếu thả nút nhấn N1, đèn báo Đ1 – Y0 vẫn sáng

Khi nút nhấn N2 trên bàn được nhấn, đèn báo Đ2 –  Y1 trên tường sẽ bật sáng. Nếu thả nút nhấn N2, đèn báo Đ2 – Y0 vẫn sáng.

Khi cả 2 đèn báo Đ1 – Y0 và đèn báo Đ2 – Y1 bật sáng thì đèn báo hiệu Đ3–  Y2 trên bảng điều khiển bật sáng

Khi nút nhấn OFF được nhấn, cả 2 đèn báo Đ1 – Y0, đèn báo Đ2 – Y1 và đèn báo hiệu Đ3 – Y2 tắt

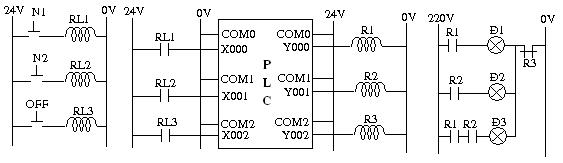

Sơ đồ nguyên lý:

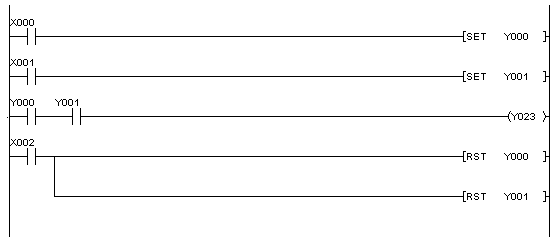

Chương trình Ladder mẫu
